主题：上海新建马桥镇16A-02/04地块商业办公项目几种水环境的系统设计（二）

专家：刘春生

摘要：很多高档商业办公项目的水环境系统设计，要求的各专业深度高、跨专业的广度大。上海新建马桥镇16A-02/04地块商业办公项目的几种水环境的系统设计就是其中一例。该项目包括了室内游泳池系统、儿童池系统、室内游泳除湿系统、蒸汽房系统、桑拿房系统、雨水回收系统、室外生态水景池系统、古建门前水景池系统、水族维生系统等不同的水环境设计，本文重点介绍室内游泳池系统、室内游泳池除湿系统和雨水回收系统的设计。

关键词：游泳池水处理；室内游泳池除湿系统；游泳池消毒系统；雨水回收系统

上期文章【专家谈水环境】上海新建马桥镇16A-02/04地块商业办公项目几种水环境的系统设计（一）讲解了关于本项目的主要水环境、室内泳池设计，本期文章将继续针对水环境系统设计中雨水回收系统及电气控制系统进行探讨。

5. 雨水回收系统设计

5.1 水质要求

雨水中含有一定量的悬浮物、微生物及细菌等杂质，含盐量、硬度等指标在不同的季节有所差别，处理后产水水质要满足景观、环境用水水质要求。针对水质要求，提供的水处理解决方案如下：原水经过雨水调节池收集并均质后，进入多介质过滤器处理并加入氯剂杀菌，最后进入回用水箱，制造出合格的环境用水。



5.2 工艺流程

雨水→雨水调节池→提升泵→石英砂过滤器→接触反应罐→氯药剂杀菌→清水池

图4 雨水回收系统&河水处理系统原理图

表4 雨水回收系统参数表

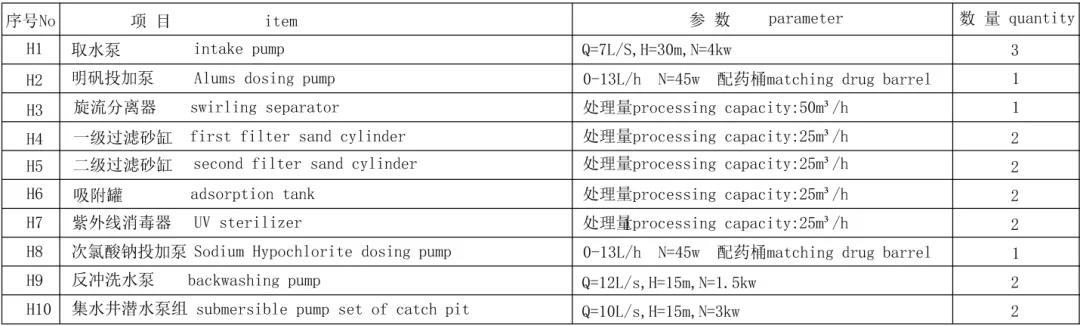

表5 河水处理系统参数表

5.3．系统设备配置

5.3.1 雨水调节池

雨水经过收集管道进入一台容积不小于230m3的原水箱，以调节水质、水量。

雨水调节池为钢混结构，配有液位控制仪表，可为提升泵提供低液位保护功能。

5.3.2 提升水泵

提升泵提供系统运行所需的压力和水量，流量为18m3/h，扬程为30米。共设有2台，同时运行，互为备用。提升泵的运停由系统统一自动控制。

5.3.3 石英砂过滤器

石英砂过滤器可去除原水中的颗粒、胶体、悬浮物，降低水质浊度及色度，同时作为活性炭过滤器的预处理设备，能够大大缓解活性炭过滤器的工作负荷，提高活性炭滤料的工作能力和寿命。

系统配置2台石英砂过滤器，同时运行。当其中1台反洗时，另外1台继续运行。过滤器的反洗程序通过时间控制自动完成。

5.3.4 二氧化氯加药装置

稳定性二氧化氯（ClO2）是近年来国际公认的一种高效、安全、快速、广谱的新型强氧化消毒剂，它对细菌、病毒、霉菌和芽孢等微生物具有快速、强烈的杀灭作用，而且无致癌、致畸变和致突变性，已被联合国卫生组织（WHO）列为AI级安全消毒剂。目前，欧美国家已用二氧化氯取代氯气、漂白粉（次氯酸钠）等易生成致癌为且影响口感的氯制剂，在直接饮用水中及生活用水作消毒剂使用。二氧化氯在水中状态稳定且具有很强的持续消毒能力，在已消毒的水体中保持很低剂量，就能抑制一切微生物的生长繁殖。二氧化氯不与水中有益成分反应，消毒后的饮用水不会影响口感，尤其适合于高端酒店客户生活用水消毒之用。

为防止水在清水池及管网滋生细菌及藻类等微生物，系统设置一套二氧化氯加药装置，以抑制的细菌、藻类的生长。加药装置包括加药箱和加药泵(1用1备)，加药量由人工现场调节。

5.3.5 旋流分离器

旋流分离器又称水力旋流器，是利用离心沉降原理从悬浮物中分离固体颗粒的设备。旋流分离器的设备主体由圆筒和圆锥两部分组成。悬浮液经入管沿切向进入圆筒，向下作螺旋形运动，固体颗粒受惯性离心力作用被甩向器壁，随下旋流降至锥底的出口，由底部排除的增浓液称为底流。清液或含有微颗粒的液体则称为上升的内层旋流，从顶部的中心管派出，称为溢流。内层旋流中心有一个处于负压的气柱，气柱中的气体是由料浆中释放出来的，或者是由于溢流管口暴露于大气中时将空气吸入器内的。旋流分离器的特点是圆筒直径小而圆锥部分长，小直径的圆筒有利于增大惯性离心力，以提高沉降速度；同时，锥形部分加长可增大液体流行程，从而延长了悬浮液在器内的停留时间。河水经沉淀池初次沉淀后经提升泵加压经旋流分离器去除水中悬浮大型颗粒。

5.3.6 一级过滤&二级过滤

一级过滤为粗过滤，目的是为了拦截去除水中的的较粗大的固体杂物。二级过滤利用石英砂作为过滤介质，在一定的压力下，把浊度较高的水通过一定厚度的粒状或非粒的石英砂过滤，有效地截留除去水中的悬浮物、有机物、胶质颗粒、微生物、氯、嗅味及部分重金属离子等，最终达到降低水浊度、净化水质效果的一种高效过滤设备。

5.3.7 吸附罐

活性炭罐是一种罐体的过滤器械，外壳一般为不锈钢或者玻璃钢，内部填充炭颗粒，用来过滤水中的游离物、微生物、部分重金属离子，碳钢衬胶过滤罐并能够有效降低水的色度，其作用主要就是去除大分子有机物、铁氧化物、余氯。

活性炭的吸附原理是：在其颗粒表面形成了一层平衡的表面浓度，再把有机物质的杂质吸附到活性炭颗粒内，使用初期的吸附效果很高，但是时间一长，炭的吸附能力会不同程度地减弱，吸附效果也随之下降，如果水族箱中水质混浊，水中有机物的含量高，炭很快就会丧失过滤功能，所以，活性炭应定期清洗或更换。

炭颗粒的大小对吸附能力也有影响，一般来说，颗粒越小，过滤面积就越大，所以，粉末状炭的总面积最大，吸附效果最佳，但是粉末状的炭很容易随水流入水族箱中，难以控制，很少采用，颗粒状的炭因颗粒成形不易流动，水中有机物等杂质在过滤层中也不易阻塞，其吸附能力强，携带更换方便。

活性炭罐压力容器是一种内装填粗石英砂垫层及优质炭的压力容器。

5.3.8 紫外线消毒器

项目采用低压紫外线消毒器，紫外线消毒器应用广泛，在水处理中价值极高，它是通过紫外光线的照射，破坏及改变微生物的DNA结构，使细菌当即死亡或不能繁殖后代，以达到杀菌的目的。真正具有杀菌作用的是ZXB紫外线，因为C波段紫外线很易被生物体的DNA吸收，尤以254nm左右的紫外线最佳。紫外线消毒器属于纯物理消毒方法，具有简单便捷、广谱高效、无二次污染、便于管理和实现自动化等优点。

5.3.9 电气控制

整个系统采用集中PLC加触摸屏的控制方式。在触摸屏上可以直观地显示所有受控设备的运行状态，还可以实现有关工艺参数越限报警功能，如水箱液位的联锁报警、泵过载、产水压力的超高报警等，实现系统的自诊断能力。



6 结语

上海新建马桥镇16A-02/04地块商业办公项目是具有特色的高档项目，专业深化设计的专业跨度大，它包括了室外水景及景观水处理系统、雨水回收系统、室内外泳池系统、蒸汽房和桑拿房系统的专业深化设计。

广东联盛水环境工程有限公司对游泳池系统精心专业深化设计，是对新行业标准《游泳池水质标准CJ/T244-2016》《游泳池给水排水工程技术规程CJJ 122-2017》的贯标，用新国标《公共场所卫生指标限值要求 GB37488-2019》进行验证。在该项目的深化设计中，拓宽了行业和专业的范围，把室内游泳池系统、室内儿童池系统、游泳池恒温恒湿系统、蒸汽房系统、桑拿房系统、雨水回收系统、室外生态水景池系统、古建门前水景池系统、水族维生系统的设计进行了跨专业的设计和应用，使水环境的专业性得到了更加充分发挥。
